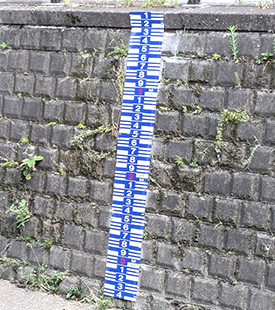

| 高規格量水標設置経過写真 |
 |
| 2020年3月設置 |
|
2010年3月設置 |
|
2020年8月現状 |
 |
 |
 |
| 岡山県管轄 小田川支流 美山川 |
国土交通省管轄 永江川樋門 |
|
|
|

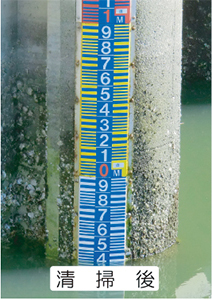

| 泥や苔の清掃は、ハンドブラシやウエス等で簡単に落とすことができ、視認性に関しても設置時と同様の復元性を確保できます。 |
|
|
| 1 概要 |
|
| 2013年5月設置 |
|
2020年3月設置 |
|
2025年4月設置 |
 |
 |
 |
| 岡山県八番水門 【海水仕様】 |

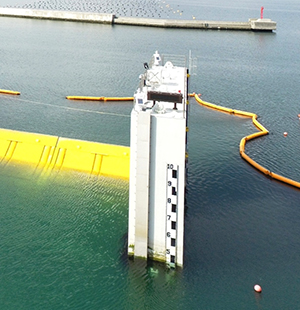

岩手県大船渡漁港 【海水仕様】 |

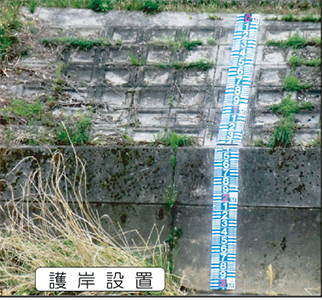

東京都妙正寺川 【護岸ブロック仕様】 |
|
|
高規格量水標は、水位や潮位を目視測定する水位表で、その特長は従来品に比べ耐候性や耐蝕性において優れた品質を提供できる量水標です。その種類は淡水仕様、汽水・海水域仕様の2種類です。
特に海中生物付着防止機能のある汽水・海水域仕様は5年以上のライフがあります。 |
|
|
|
|
| 2 特長 |
|
- 1．基板材をアルミや樹脂に代わりステンレスを採用しています。

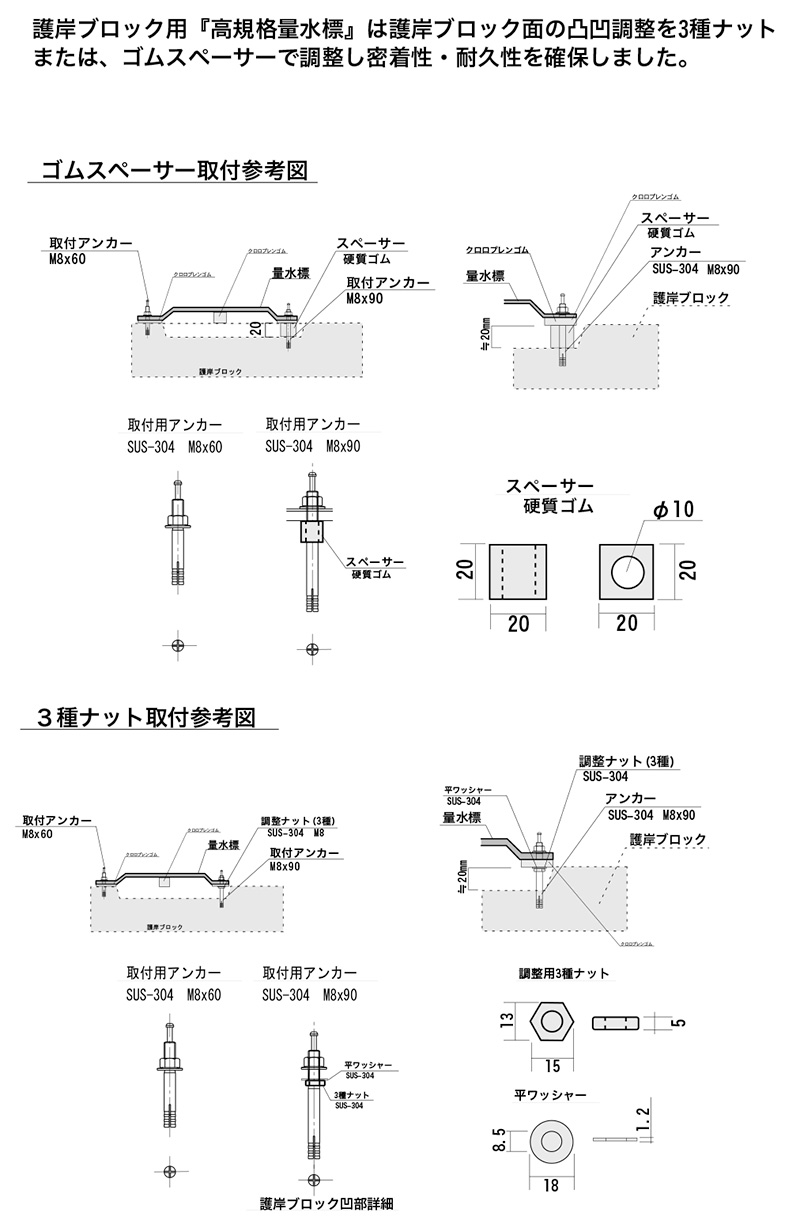

- 2．標準仕様でのR部設置においてもSUS t=0.8の基板の為、設置が可能です。また、護岸ブロック仕様の基板厚はt=2.0で高強度型となっています。
- 3．基板裏面はクロロプレンゴムを施し、設置面との密着性の向上が確保されました。
- 4．オーバーラミネートフィルムによる汚れが付きにくく落ち易い特長があります。
（維持管理は年に一度の雑巾やモップなどでの清掃が必要です。）
- 5．製品の長さは1000mmを基本とし、勾配部も直部も同一価格です。
（製品納入後、量水標の穴あけ及び切断等再加工はできません。）
- 6．汽水・海水域仕様は、基板をSUS316を採用し、特殊塗装によりフジツボや牡蠣などの分泌固着がほとんどありません。
|
|
|
| 3 用途 |
|
- 1．河川の橋脚・階段などの構造物あるいは護岸ブロックへの設置。
- 2．ダムや池あるいは用水路などの堤体への設置。
- 3．河口の水門構造物などへの設置。（汽水・海水域仕様）
|
|
|
| 4 実績 |
|
1.国土交通省岡山河川事務所（淡水仕様）
|
約380枚 |
2018年度～2023年度 |
| 2.岡山県河川課（淡水仕様） |
約380枚 |
2018年度～2023年度 |
| 3.宮城県石巻市水門（海水仕様） |
1か所 |
2018年10月出荷 |
| 4.岩手県大船渡海岸部水門（海水仕様） |
1か所 |
2019年11月出荷 |
| 5.兵庫県淡路福良港煙島水門（海水仕様） |
1か所 |
2021年5月出荷 |
| 6.東京都江戸川区（淡水仕様） |
1か所 |
2022年4月出荷 |
| 7.鳥取市小沢見樋門（海水仕様） |
2か所 |
2023年2月 |
| 8.新潟イオン（無反射仕様） |
1か所 |
2023年5月 |
| 9.広島県三次試験場（淡水調整池） |
2か所 |
2023年10月 |
| 10.道頓堀川マイスターゲート（汽水仕様） |
1か所 |
2024年2月 |
| 11.入間川小谷樋門（淡水仕様） |
1か所 |
2024年4月 |
| 12.日本製鉄 八幡地区（海水仕様） |
2か所 |
2025年4月 |
| 13.東京都妙正寺川（護岸ブロック仕様） |
1か所 |
2025年6月 |
|
|
|
|
| 5 仕様 |
|
 寸法 |
【量水標 （幅300mm仕様）】
t=0.8mm × W=300mm × H=1000mm
ステンレス SUS304（淡水仕様）、SUS316（海水仕様）
【量水標 （幅150mm仕様）】
t=0.8mm × W=150mm × H=1000mm
ステンレス SUS304（淡水仕様）、SUS316（海水仕様）
| 従来の量水標は、その勾配により製品の長さが様々でしたが、勾配対応印刷の技術向上により、当製品はH=1000mmのみとし、起工事の積算及び将来の維持管理面での簡素化を図っています。 |
【表示板】
t=0.8mm × W=1200mm × H=500mm |
| 基材 |
ステンレス SUS304（淡水仕様）、SUS316（海水仕様）
本製品は、基材に従来の鋼板製、ABS樹脂に代わって「ステンレス（t=0.8mm）」を採用しました。
また、表面の特殊性によりR部への設置が可能でありフレキシブルな対応ができます。 |
|
| 色 |
白・赤・黄・青・緑 |
| ベース材 |
クロロプレンゴム
| 従来のベース材であった防腐処理木材に代わり、クロロプレンゴムを採用した結果、設置面との密着性・耐久性が飛躍的に向上しました。 |
|
|
|

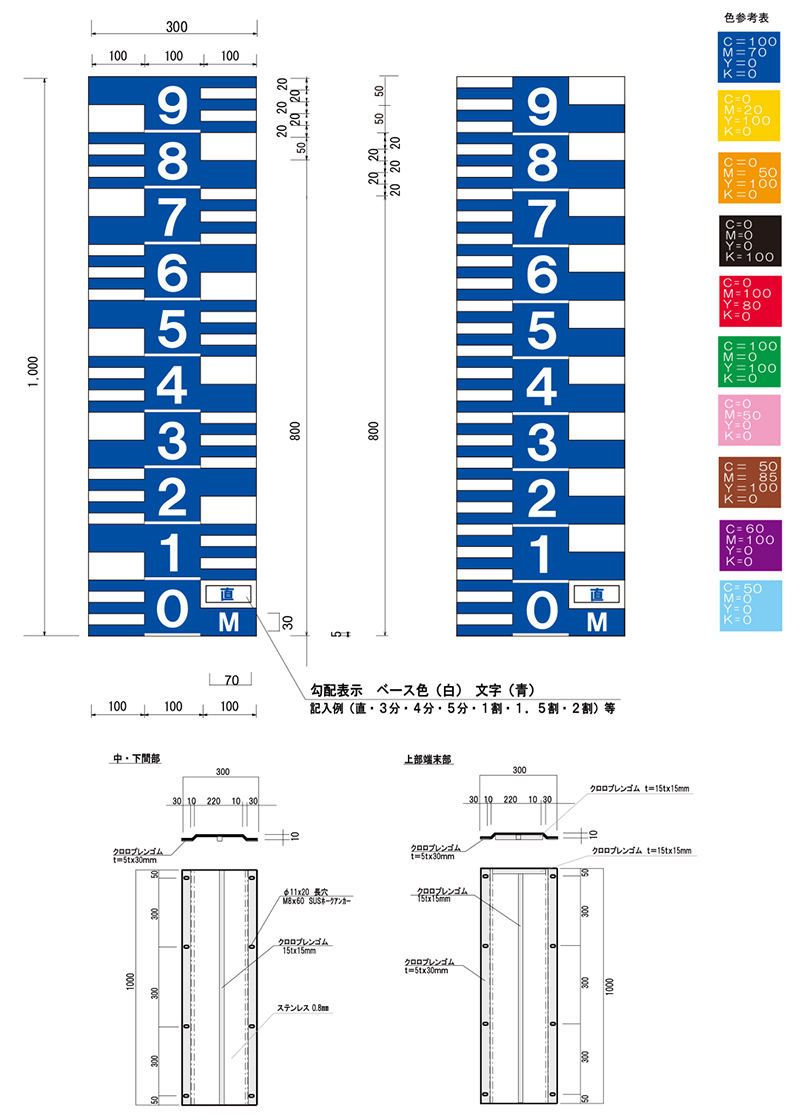

| YKO型 高規格量水標（幅300mm仕様） |
|
 |
|

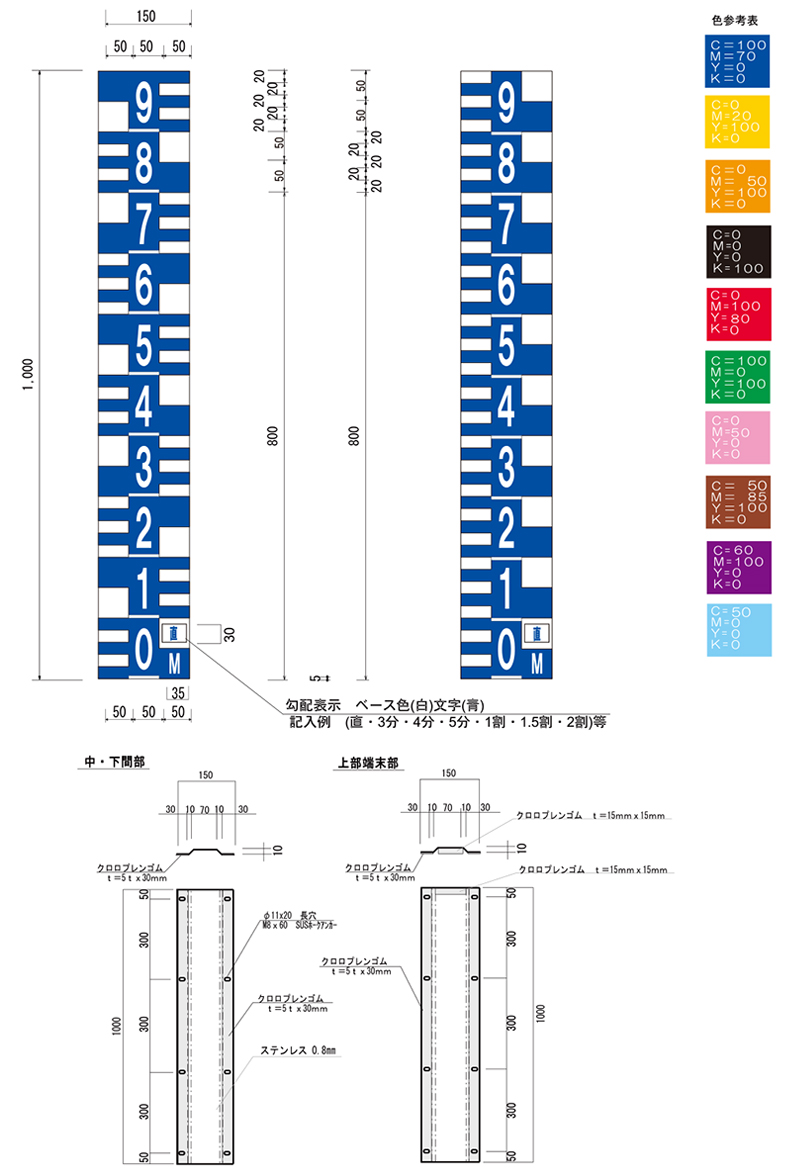

| YKO型 高規格量水標（幅150mm仕様） |
|
 |
|

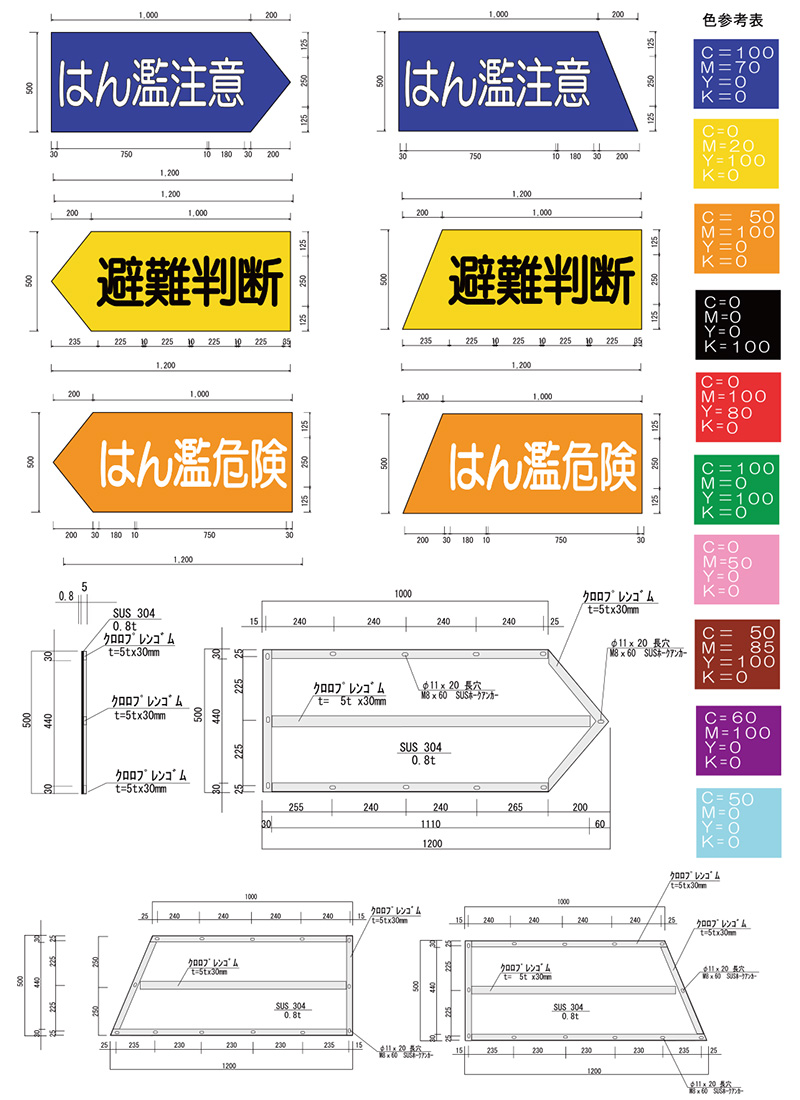

| 表示板 |
|
 |
|
 |
|
|
|
|
| 6 価格（特殊サイズも製作可） |
|
| 商品名 |
規格・仕様 |
定価 |
仕様 |
高規格量水標
高規格量水標
高規格表示板 |
t=0.8 × 300 × 1000
t=0.8 × 150 × 1000
t=0.8 × 1200 ×500 |
64,000円
46,000円
85,000円 |
標準仕様、SUS304
標準仕様、SUS304
標準仕様、SUS304 |
高規格量水標
高規格量水標
高規格表示板 |
t=2.0 × 300 × 1000
t=2.0 × 150 × 1000
t=2.0 × 1200 ×500 |
74,000円
53,000円
100,000円 |
護岸ブロック仕様、SUS304
護岸ブロック仕様、SUS304
護岸ブロック仕様、SUS304 |
高規格量水標
高規格量水標 |
t=2.0 × 300 × 1000
t=2.0 × 150 × 1000 |
別途見積
別途見積 |
海水仕様、SUS316
海水仕様、SUS316 |
|
|
|
| 7 Q&A |
|

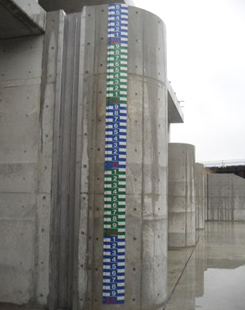

| （Q1）橋脚などの曲面には施工できますか？ |
アンカーボルトの変更により鉄筋カブリもクリアしました。
ステンレスt=0.8mmの基材で特殊な形状の為、曲線にも簡単にフィットし取り付ける事ができます。
コンクリート構造物の設置にも充分対応できます。 |
|
|
| （Q2）勾配部分は直部と同じｍ価格で良いのですか？ |
| はい、勾配部は直部と同じ１ｍの基板を使い表面の標示のみ勾配の寸法に合わせ印刷加工し基板に焼き付けるので1枚当たりの価格は同じ価格です。 |
|
|
| （Q3）耐用年数は？ |
| 淡水仕様は10年以上、海水仕様は5年以上の実績です。 |
|
|
| （Q4）表面が汚れて標示が見えにくくなった場合は？ |
ハンドブラシ、雑巾等の柔らかい物で清掃してください。
（金属ブラシ、高圧洗浄機は絶対使用しないでください。） |
|
|
| （Q5）一部破損した場合は？ |
| 同一形状の為、破損した部分１ｍのみ取り替えることができます。 |
|
|
| （Q6）色・デザインの変更はできますか？ |
| 任意の色・デザインで製作することができます。 |
|
|
| （Q7）夜間の視認性は？ |
| 再帰反射シートにより光源に向かって反射する為、懐中電灯でも容易に視認できます。 |
|
|
| （Q8）設置場所の調査と選定 |
| 現場写真及び法面勾配とその法長データが必要です。詳しくは、お問い合わせください。 |
|
|
|
|
